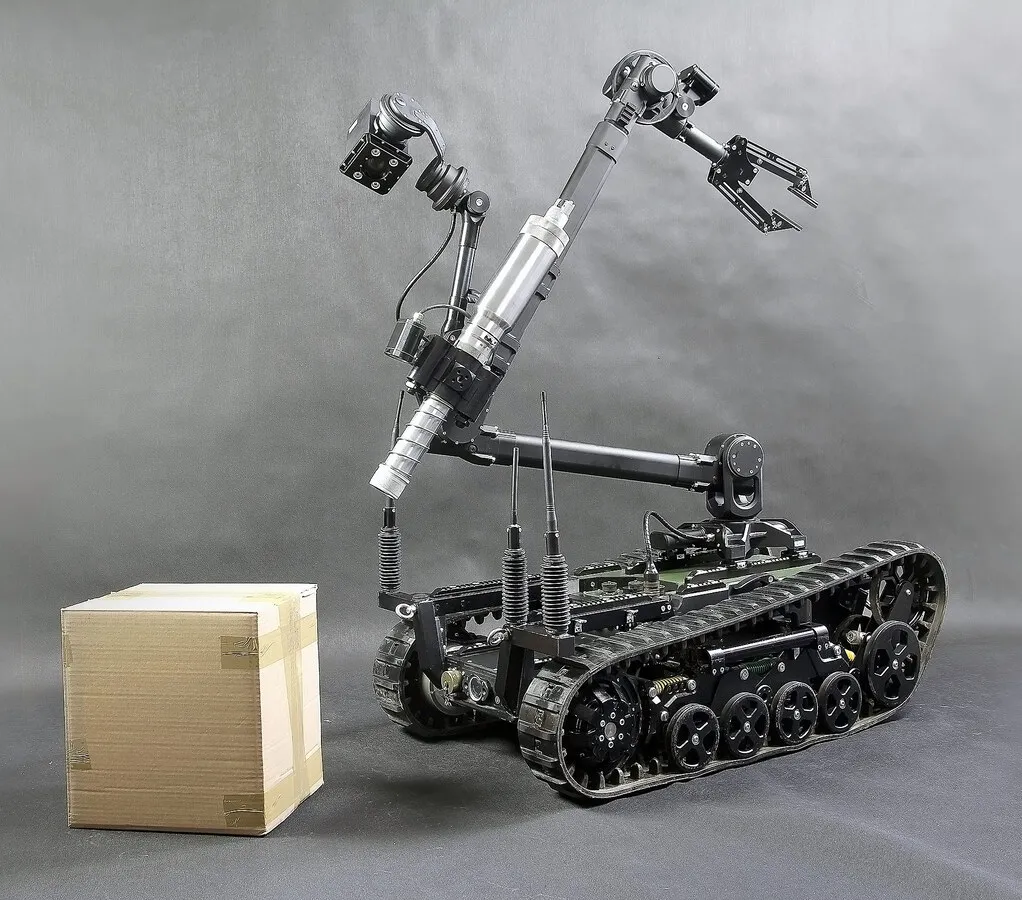

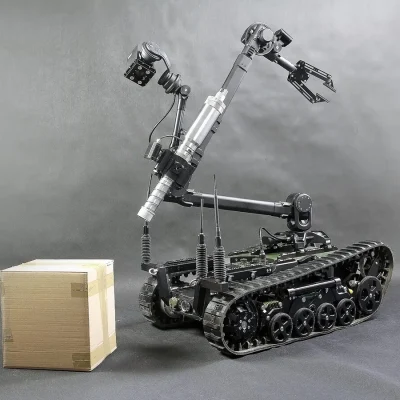

PIAP PATROL®
Robot do zadań C-IED i CBRN.

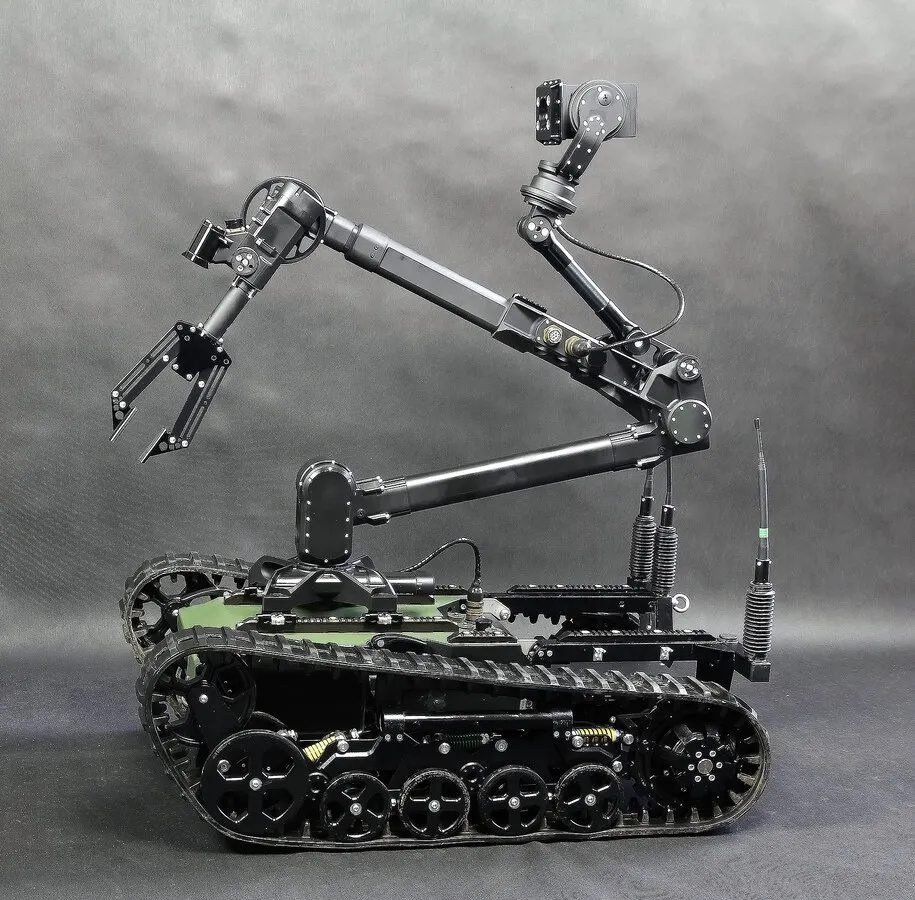

PIAP PATROL® jest średnim robotem gąsiennicowym wykorzystywanym do detekcji i neutralizacji, który może zastępować lub wspomagać człowieka w najbardziej niebezpiecznych zadaniach.
Konstrukcja robota zapewnia montaż i wykorzystanie kilku akcesoriów jednocześnie. Lekki panel sterowania robota obsługuje zarówno mobilne systemy rentgenowskie jak i czujniki CBRN. Jego wymiary i zastosowany układ napędowy pozwalają na przeprowadzenie działań zarówno wewnątrz budynków jak i w trudnych warunkach terenowych. Kompaktowa i modułowa budowa umożliwia jego transport nawet w samochodzie osobowym.
Za pomocą manipulatora o 6 stopniach swobody oraz funkcji zacisku szczęk chwytaka, możliwe jest podejmowanie ładunków o masie do 22 kg.
Ponad to manipulator gwarantuje 2 m wysięgu i duży zakres ruchu w każdej płaszczyźnie.
Ponad to manipulator gwarantuje 2 m wysięgu i duży zakres ruchu w każdej płaszczyźnie.
ULOTKA PIAP PATROL®
Dane techniczne
( wszystkie wagi i wymiary są przybliżone i mogą ulec zmianie bez powiadomienia )
| Wymiary w pozycji złożonej | 98 x 57 x 65 cm (dł./sz./wys.) |
| Masa całkowita robota EOD PIAP PATROL wraz z manipulatorem, kamerą główną oraz akumulatorem | 95 kg |
| Prędkość maksymalna | 8 km/godz. |
| Czas pracy na naładowanych bateriach | 5 h |
| Maksymalny zasięg transmisji radiowej w terenie otwartym | 800 m |
| Udźwig maksymalny manipulatora | 7 kg przy maksymalnym wysięgu 22 kg w pobliżu bazy mobilnej |
| Zasięg poziomy manipulatora mierzony od osi obrotu manipulatora | 1940 mm |
| Pionowy zasięg manipulatora mierzony do góry od podstawy manipulatora | 2170 mm |
Akcesoria
- Wyposażenie:
- kamera z oświetlaczami IR do użytku w dzień i w nocy
- lasery (2szt)
- włącznik bezpieczeństwa
- waga [kg]: 2,1
- wymiary [cm]: 12-20 (szer) x14 (wys) x 11(dł)

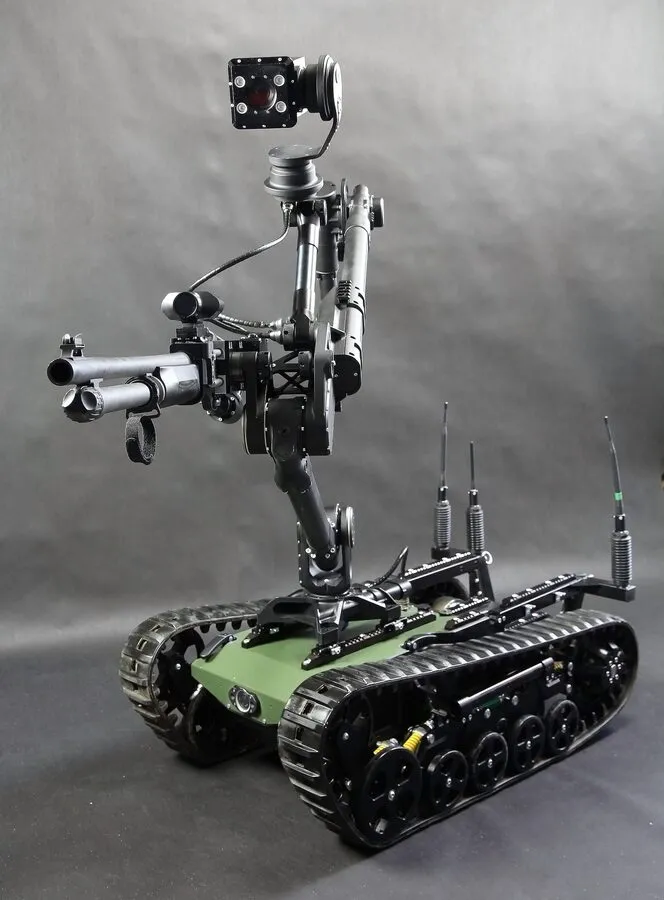

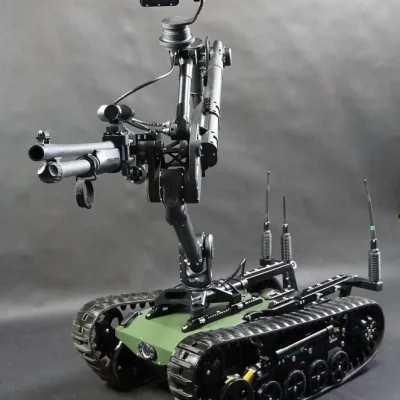

umożliwia zamontowanie strzelby typu Benelli M4 Super 90- wyposażony w celownik laserowy, złącze akcesoriów i włącznik bezpieczeństwa
- materiały: stal + aluminium
- waga [ kg]: 3
- wymiary [cm]: 68 (dł) x24 (wys) x10,5 (szer)
Robot PATROL może współpracować z urządzeniem rentgenowskim składającym się z generatora promieniowania oraz ekranu. Urządzenie rentgenowskie musi być zainstalowane w uchwycie- Uchwyt urządzenia rentgenowskiego składa się z:
– uchwytu do zaciskania w chwytaku
– wysięgnika teleskopowego
– uchwytu ekranu
– uchwytu generatora promieniowania

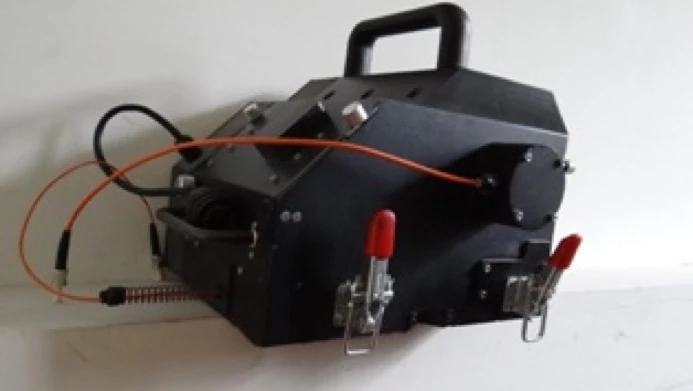

umożliwia sterowanie robotem przy braku łączności radiowej- długość przewodu: do 300m
- waga [kg]:6,15
- wymiary [cm]: 28(dł) x23(szer) x24(wys)

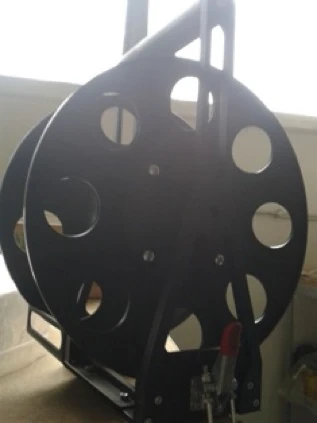

do zdalnego odpalania ładunków wybuchowych
pozwala zwiększyć zasięg komunikacji radiowej podczas sterowania z pojazdów lub pomieszczeń
Zapasowy akumulator do bazy mobilnej
Zapasowy akumulator do stanowiska operatorskiego
Umożliwia ciągłą pracę stanowiska operatorskiego podczas podłączenia do źródła prądu
wybijak pracuje automatycznie i nie wymaga
dodatkowych czynności obsługowych.- wybijak składa się z:
- grota zakończonego węglikiem spiekanym i układu
młotka wewnętrznego. Obejma umożliwia uchwycenie wybijaka przez
szczęki chwytaka
- grota zakończonego węglikiem spiekanym i układu
- metalowy koszyk transportowy ułatwiający bezpieczny przewóz ciężkiego ładunku
Wymazówka środowiskowa- Próbnik podłoża
- Zestaw próbników kryminalistycznych
- Adsorber SPME
- R-Sensor (zintegrowany EKO-C)
Wybijanie szyb, dziur w powierzchniach, opraw zamkowych i innych małych elementów (zasada „kafara”)- Przebijanie przedmiotów np. opony
- Rozbijanie zawiasów
- Przecinanie metalowych prętów, kabli, drutów, łańcuchów, rurek
- Odcinanie elementów
- Inicjowanie lontów nieelektrycznych systemów detonacji jak STS, NDS, NONEL

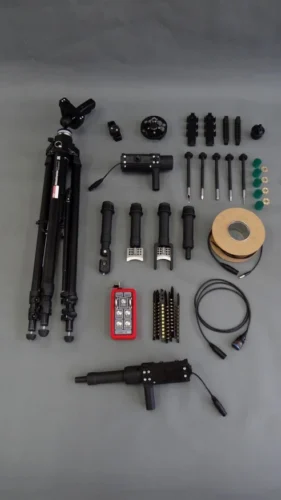

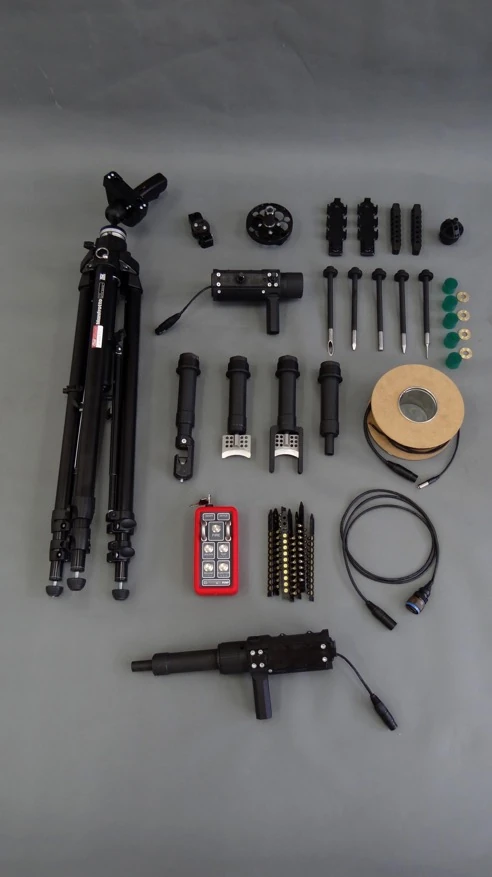

- Podstawowe końcówki robocze:
- Nożyce do cięcia kabli, drutów i prętów;
- Wybijaki do szyb oraz innych elementów;
- Przebijaki;
- Wyzwalacze do inicjowania wybuchu za pomocą nieelektrycznych systemów detonacji;
- Noże (ostrza) odcinające;
- Możliwość zaprojektowania końcówek na konkretne zapotrzebowanie użytkownika.
Deklarujemy gotowość modyfikacji robota oraz wyposażenia opcjonalnego zgodnie z potrzebami użytkownika.
